Как опытный поставщик гидравлических манометров, я понимаю решающую роль, которую точные и надежные манометры играют в различных отраслях промышленности. Проверка работоспособности гидравлического манометра – это не просто рутинная проверка; это решающий шаг для обеспечения безопасности, эффективности и точности гидравлических систем. В этом блоге я поделюсь подробным руководством по проверке работоспособности гидравлического манометра, основанным на моем многолетнем опыте работы в отрасли.
Понимание основ гидравлических манометров
Прежде чем приступить к процессу испытаний, важно иметь общее представление о том, как работают гидравлические манометры. Эти манометры предназначены для измерения давления, оказываемого гидравлической жидкостью в системе. Обычно они состоят из датчика давления, механизма перемещения и дисплея. Чувствительный элемент давления, часто трубка Бурдона, деформируется под давлением, и эта деформация выражается в движении стрелки манометра на дисплее.
Предтестовая подготовка
Безопасность превыше всего
Безопасность имеет первостепенное значение при работе с гидравлическими системами. Всегда надевайте соответствующие средства индивидуальной защиты (СИЗ), такие как защитные очки и перчатки. Перед началом процесса тестирования убедитесь, что гидравлическая система отключена и в ней нет давления. Это предотвратит внезапные выбросы жидкости под высоким давлением, которые могут привести к серьезным травмам.
Соберите необходимые инструменты
Для проведения тщательного теста вам понадобится несколько важных инструментов. К ним относятся калиброванный эталонный манометр, источник давления (например, ручной насос или устройство, создающее давление) и соответствующие фитинги для соединения манометра и источника давления. Убедитесь, что эталонный манометр откалиброван и соответствует признанному стандарту.
Осмотрите манометр
Перед проверкой визуально осмотрите манометр гидравлического давления на предмет каких-либо признаков повреждения, таких как трещины на стекле, погнутые иглы или ослабленные соединения. Проверьте крепление манометра, чтобы убедиться в его надежности. Любое видимое повреждение может указывать на то, что манометр работает неправильно и его необходимо заменить.
Проверка гидравлического манометра
Проверка нуля - точка
Первым шагом при тестировании манометра является проверка нулевой точки. Подсоедините манометр к источнику давления и убедитесь, что система находится под нулевым давлением. Стрелка манометра должна находиться на нулевой отметке шкалы. Если стрелка не находится на нуле, это может указывать на проблему с калибровкой манометра или внутренними компонентами. В некоторых случаях манометр может иметь регулируемый винт нулевой точки, который можно использовать для корректировки положения иглы.
Испытание статическим давлением
После завершения проверки нулевой точки пришло время провести испытание статическим давлением. Постепенно увеличивайте давление с помощью источника давления до известного значения. Например, вы можете начать с низкого давления, например 10 % от полного диапазона шкалы манометра, а затем постепенно увеличивать его. Сравните показания проверяемого манометра с показаниями калиброванного эталонного манометра.

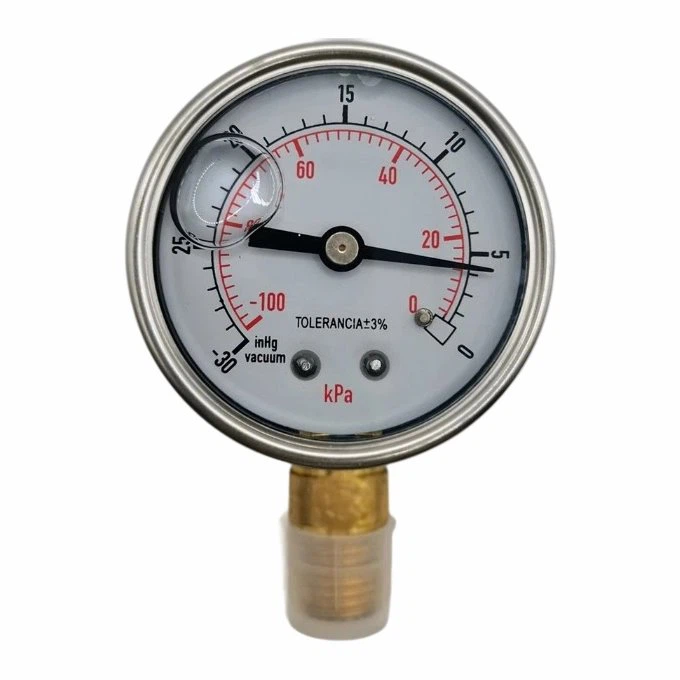

Если вас интересует высококачественный гидравлический манометр на 2000 фунтов на квадратный дюйм, вы можете найти дополнительную информацию.здесь.
Разница между двумя показаниями должна находиться в пределах указанного допуска точности манометра. Например, если манометр имеет точность ±1%, а эталонный манометр показывает 1000 фунтов на квадратный дюйм, испытуемый манометр должен показывать от 990 до 1010 фунтов на квадратный дюйм. Если разница превышает допуск, возможно, манометр необходимо откалибровать или заменить.
Полномасштабное испытание и испытание на превышение давления
После испытания при более низких давлениях постепенно увеличивайте давление до полного диапазона шкалы манометра. Наблюдайте за реакцией манометра и убедитесь, что стрелка плавно и точно перемещается до отметки полной шкалы. Как только будет достигнуто максимальное давление, удерживайте его в течение нескольких минут, чтобы проверить наличие каких-либо признаков утечек или нестабильности.
Также важно провести испытание на избыточное давление. Увеличьте давление немного выше полного диапазона шкалы манометра (но в пределах указанного предела повышенного давления манометра). Это испытание помогает убедиться в том, что манометр может выдерживать кратковременные условия повышенного давления без повреждений. После проверки избыточного давления снова уменьшите давление до нуля и снова проверьте нулевую точку манометра.
Динамическое испытание давлением
В дополнение к испытаниям на статическое давление, испытания на динамическое давление могут предоставить ценную информацию о характеристиках манометра. Динамические изменения давления происходят в реальных гидравлических системах, и манометр должен точно реагировать на эти изменения.
Для проведения испытания на динамическое давление используйте источник давления, который может генерировать быстрые изменения давления. Обратите внимание, как быстро стрелка манометра реагирует на изменения давления и насколько точно она отслеживает изменения давления. Медленно реагирующий или неточный манометр может оказаться непригодным для применений, где происходят быстрые изменения давления.
Анализ результатов теста
Интерпретация данных
После завершения тестирования тщательно проанализируйте данные. Сравните показания манометра с эталонными показаниями манометра в различных точках давления. Ищите любые тенденции или закономерности в различиях, такие как постоянное смещение или нелинейный отклик.
Если манометр не соответствует указанным требованиям к точности, возможно, потребуется его повторная калибровка. Повторная калибровка включает в себя настройку внутренних компонентов датчика для обеспечения точных показаний. В некоторых случаях, если манометр серьезно поврежден или не подлежит повторной калибровке, его следует заменить.
Документирование результатов
Важно документировать результаты испытаний для дальнейшего использования. Записывайте значения давления, показания манометров и любые наблюдения во время процесса тестирования. Эту документацию можно использовать для демонстрации соответствия отраслевым стандартам, отслеживания производительности датчика с течением времени и предоставления доказательств надлежащего обслуживания.
Обслуживание и калибровка датчика
Регулярное техническое обслуживание
Для обеспечения долгосрочной работоспособности гидравлического манометра необходимо регулярное техническое обслуживание. Сюда входит очистка манометра, проверка ослабления соединений и при необходимости смазка всех движущихся частей. Следуйте рекомендациям производителя относительно интервалов и процедур технического обслуживания.
График калибровки
Установите график регулярной калибровки манометров гидравлического давления. Частота калибровки зависит от различных факторов, таких как использование манометра, требования к точности применения и условия окружающей среды. В целом, манометры, используемые в критически важных приложениях, возможно, придется калибровать чаще, чем те, которые используются в менее требовательных приложениях.
Заключение
Проверка работоспособности гидравлического манометра — важнейший процесс, обеспечивающий точность и надежность гидравлических систем. Следуя инструкциям, описанным в этом руководстве, вы сможете эффективно протестировать работу датчика, выявить любые проблемы и предпринять соответствующие действия для обслуживания или замены датчика по мере необходимости.
Если вы ищете высококачественные гидравлические манометры или вам нужна дополнительная помощь в тестировании и калибровке манометров, я рекомендую вам обсудить вопросы приобретения. Наша команда экспертов готова предоставить вам лучшие решения для ваших потребностей в измерении гидравлического давления.
Ссылки
- ASME B40.100 – 2013, Манометры и приспособления для манометров
- ISO 5167-1:2003, Измерение расхода жидкости с помощью устройств перепада давления, вставленных в заполненные трубопроводы круглого сечения.
- Руководства производителей гидравлических манометров и испытательного оборудования.
