Универсальный манометр — незаменимый прибор в различных отраслях промышленности, используемый для измерения давления газов или жидкостей. Меня, как ведущего поставщика универсальных манометров, часто спрашивают о материалах, используемых в их конструкции. В этом блоге я расскажу об основных материалах, из которых изготавливаются эти универсальные устройства.
Материалы корпуса
Корпус универсального манометра служит защитной внешней оболочкой, предохраняющей внутренние компоненты от физических повреждений, факторов окружающей среды и, в некоторых случаях, коррозии.
Нержавеющая сталь
Нержавеющая сталь является популярным выбором для корпусов манометров. Он обеспечивает превосходную коррозионную стойкость, что имеет решающее значение в суровых промышленных условиях, где манометр может подвергаться воздействию химикатов, влаги или соли. Например, в морских применениях или на химических заводах корпуса из нержавеющей стали могут противостоять коррозионному воздействию морской воды или агрессивных химикатов. Кроме того, нержавеющая сталь прочна и долговечна, обеспечивая долговременную защиту хрупких внутренних механизмов манометра.
Алюминий
Алюминий — еще один распространенный материал корпуса. Он легкий, что упрощает установку и эксплуатацию манометра. Это особенно полезно в приложениях, где вес имеет значение, например, в авиационной или автомобильной промышленности. Алюминий также обладает хорошей коррозионной стойкостью, особенно когда он анодирован. Анодирование создает тонкий защитный оксидный слой на поверхности алюминия, что еще больше повышает его долговечность и устойчивость к воздействию окружающей среды.
Пластик
Пластиковые корпуса часто используются в менее требовательных приложениях или для экономичных манометров. Они легкие, недорогие, им можно легко придать различные формы и размеры. Однако пластиковые корпуса могут не обеспечивать такой же уровень защиты, как металлические, особенно в условиях сильных ударов или высоких температур. Они обычно используются в потребительских целях или в ситуациях, когда манометр относительно защищен от суровых условий.
Материалы трубки Бурдона
Трубка Бурдона является важнейшим компонентом многих универсальных манометров. Это изогнутая полая трубка, которая деформируется при приложении давления, и эта деформация преобразуется во вращательное движение, которое приводит в движение указатель манометра.
Латунь
Латунь – широко используемый материал для изготовления трубок Бурдона. Это медно-цинковый сплав, обладающий хорошей эластичностью и коррозионной стойкостью. Латунные трубки Бурдона подходят для измерения давления неагрессивных газов и жидкостей. Они относительно недороги и просты в изготовлении, что делает их популярным выбором для манометров общего назначения. Например, в системах отопления, вентиляции и кондиционирования или системах пневматического управления, где рабочей жидкостью является воздух или неагрессивный газ, эффективно работают латунные трубки Бурдона.
Нержавеющая сталь
Трубки Бурдона из нержавеющей стали используются в более сложных условиях, где устойчивость к коррозии является главным приоритетом. Они могут работать с агрессивными жидкостями, такими как кислоты, щелочи и соленая вода. В таких отраслях, как химическое производство, пищевая промышленность, нефтегазовая промышленность, трубки Бурдона из нержавеющей стали необходимы для обеспечения точного и надежного измерения давления в течение длительного периода. Высокая прочность и долговечность нержавеющей стали также делают ее пригодной для работы под высоким давлением.
Фосфорная бронза
Фосфористая бронза представляет собой сплав меди, олова и фосфора. Он обладает превосходной эластичностью и усталостной прочностью, что важно для долгосрочной работы трубки Бурдона. Трубки Бурдона из фосфористой бронзы часто используются в прецизионных манометрах, где требуется высокая точность и стабильность. Они могут сохранять свою форму и характеристики даже после многократных циклов изменения давления, что делает их идеальными для применения в лабораториях, калибровочных установках и высокоточных промышленных процессах.
Материалы циферблата и указателя
Циферблат и указатель манометра — это видимые части, которые позволяют пользователям считывать показания давления.
Алюминиевый циферблат
Алюминиевые циферблаты легкие и могут быть анодированы для создания гладкой и прочной поверхности. Анодирование также позволяет наносить четкую и точную маркировку, необходимую для точного считывания значений давления. Алюминиевые циферблаты обычно используются в манометрах общего назначения из-за их экономичности и хорошего внешнего вида.
Пластиковый циферблат
Пластиковые циферблаты недороги и на них можно нанести подробную маркировку. Они часто используются в недорогих манометрах или там, где манометр не подвергается суровым условиям. Однако пластиковые циферблаты со временем могут царапаться или выцветать, что может повлиять на читаемость показаний шкалы.
Материалы указателя
Указатели обычно изготавливаются из металла, например латуни или нержавеющей стали. Металлические указатели прочны и могут быть точно обработаны, чтобы обеспечить четкую индикацию значения давления на циферблате. Они также устойчивы к деформации, гарантируя, что указатель останется прямым и точным во время использования.
Оконные материалы
Окошко манометра защищает циферблат и указатель, позволяя пользователю видеть показания давления.
Стекло
Стеклянные окна – традиционный выбор для манометров. Они обеспечивают превосходную четкость, что позволяет легко считывать значения давления. Стекло также устойчиво к царапинам и химическому воздействию. Однако стекло может быть хрупким и может разбиться, если манометр подвергнется сильному удару. В некоторых случаях используют закаленное стекло для повышения его прочности и устойчивости к разрушению.
Пластик
Пластиковые окна, например, поликарбонат, являются более современной альтернативой. Поликарбонат легкий, устойчивый к разрушению и обладает хорошей оптической прозрачностью. Это популярный выбор для манометров в тех случаях, когда безопасность имеет большое значение, поскольку снижает риск травм от разбитого стекла. Пластиковые окна также более гибкие, чем стекло, что может быть преимуществом в некоторых случаях, когда манометр может подвергаться вибрациям.
Материалы подключения
Для подключения манометра к контролируемой системе используются соединения манометра.
Латунь
Латунные соединения обычно используются из-за их хорошей коррозионной стойкости и простоты механической обработки. Они подходят для большинства применений общего назначения, где давление относительно низкое, а жидкость неагрессивна. Латунные соединения легко нарезаются резьбой или паяются, что делает их удобными для установки.
Нержавеющая сталь
Соединения из нержавеющей стали используются в тех случаях, когда стойкость к коррозии имеет решающее значение. Они могут работать с агрессивными жидкостями и средами высокого давления. В таких отраслях, как химическая обработка, нефтегазовая и морская промышленность, соединения из нержавеющей стали обеспечивают надежное и герметичное соединение между манометром и системой.

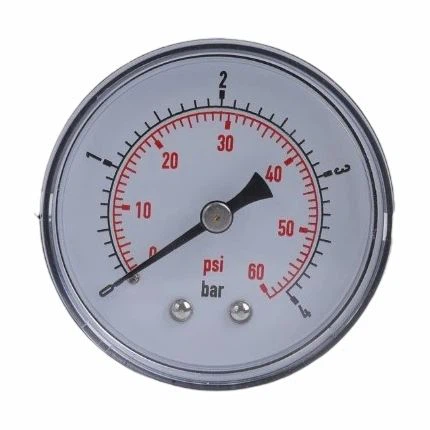

Как поставщик универсальных манометров, мы предлагаем широкий ассортимент продукции для удовлетворения разнообразных потребностей наших клиентов. Нужен ли вамОбычный манометрдля базового приложения,Обычный манометробщего назначения илиМанометр воздуха с задним подключениемдля конкретной установки у нас есть подходящее решение.
Если вы ищете высококачественные универсальные манометры, мы приглашаем вас связаться с нами для приобретения и дальнейшего обсуждения. Наша команда экспертов готова помочь вам в выборе наиболее подходящего манометра для вашего применения.
Ссылки
- ASME B40.100 – 2013, Манометры и приспособления для манометров
- ISO 5167-1:2003, Измерение расхода жидкости с помощью устройств перепада давления, вставленных в заполненные трубопроводы круглого сечения.
- ASTM A240/A240M-19, Стандартные спецификации для пластин, листов и полос из хромовой и хромоникелевой нержавеющей стали для сосудов под давлением и для общего применения
